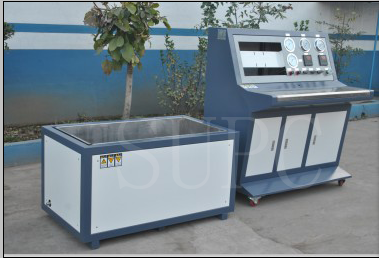

标题:制动风管耐水压爆破试验机|机车制动管水压试验机
一、设备特点
1.TB/T 60-2001 《制动软管连接器总成》![文档下载](image/pdf.gif)
2.《2014铁路客车空气制动装置检修规则》等规程及总公司(原铁道部) 制定的技术条件等相关要求。
机车制动管风水压试验机测试基本原理:
1.风管水压强度测试项目:对于机车制动软管(风管)连接器总成应按 1. 5 倍工作压力的水压压力进行水压强度试验,保压 2 m i n ,观察其在水压状态下的水压密封性和水压强度情况,不得有漏泄。橡胶软管直径膨胀不得超过6mm。
2.风管水压强度测试项目:对于制动软管(风管)连接器总成应按工作压力进行气密性试验,保压 5 m i n 不得有漏泄,配有保压装置和升降平台,俩种检测方式可同时对机车制动软管(风管)做气密性检测。
设备采用计算机控制的方式,同一台设备能够完成对机车制动软管(风管)的水压、风压测试,转换方便。同时可输出风压和水压试验的测试数据和压力曲线图。
机车制动管风水压试验机(风管风、水压测试台)技术参数:
1.试验气压:0.6~0.8MPa
2.试验水压: 0.5~1.2MPa
3.测试工位: 4工位
4.空压精度: ±0.1MPa
5.采集精度: 0.5%FS
6.泵的选型: SUP_G_3
7.计时方式:计算机自动
8.连接方式: 快速接头连接
9.控制方式:计算机/手动按钮
10.输出方式: 计算机压力曲线和试验报告
11.测试介质: 风压(气体) ,水压(液体)
12.设备使用条件:0.3~0.8Mpa低压气源,220V电源。
