一、产品概述
思明特(济南)生产的气动液体泵、气液增压泵主要适用于介质为液体的高压增压、各种产品的水压测试、水压压力检测和高压液体注入等领域;思明特气液增压泵为不锈钢材质,能够自动补压,最高实现的压力为320MPa,不同的压力需求可选择相应型号的气动液体泵,泵的驱动方式为气动,无需电源,安全防爆。
气动液体泵为一个系列,同时根据流量也分为不同的系列,主要是根据用户不同的工况和使用条件、压力、流量的选择不同系列、型号的气液增压泵。
思明特气液增压泵可分为
SUPC_W系列气动液体泵、SUPC_G系列气动液体泵和SUPC_M系列气动液体泵
注:气驱液体泵采用的大面积推小面积的原理,面积比即增压泵。

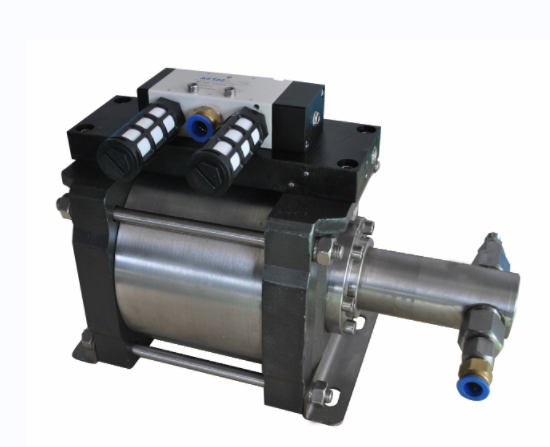

二、SUPC_G系列气动液体泵 型号选择:不锈钢(单头泵)
![G泵.jpg](chanpintu/Gbeng-1.png)
驱动缸径为160mm,材质为不锈钢,单泵头
型号 |
增压比 |
驱动压力
(Bar) |
最大流量L/min |
输出压力
(Bar) |
重量(kg) |
SUPC_G_2 |
2:1 |
2—10 |
14 |
14Bar |
16.8 |
SUPC_G_6 |
6:1 |
2—10 |
11.5 |
42Bar |
17.5 |
SUPC_G_8 |
8:1 |
2—10 |
8.6 |
56Bar |
17.5 |
SUPC_G_10 |
10:1 |
2—10 |
7.2 |
70Bar |
17.5 |
SUPC_G_16 |
16:1 |
2—10 |
5.8 |
110Bar |
17.5 |
SUPC_G_28 |
28:1 |
2—10 |
4.6 |
190Bar |
17.5 |
SUPC_G_40 |
40:1 |
2—10 |
4 |
280Bar |
16.8 |
SUPC_G_64 |
64:1 |
2—10 |
3.7 |
448Bar |
16.8 |
SUPC_G_80 |
80:1 |
2—10 |
3.2 |
560Bar |
16.8 |
SUPC_G_100 |
100:1 |
2—10 |
2.7 |
700Bar |
16.3 |
SUPC_G_130 |
130:1 |
2—10 |
1.8 |
910Bar |
16.3 |
SUPC_G_175 |
175:1 |
2—10 |
1.3 |
1225Bar |
16.3 |
SUPC_G_255 |
255:1 |
2—10 |
1 |
2040Bar |
16.3 |
SUPC_G_400 |
400:1 |
2—10 |
0.8 |
3200Bar |
16.3 |

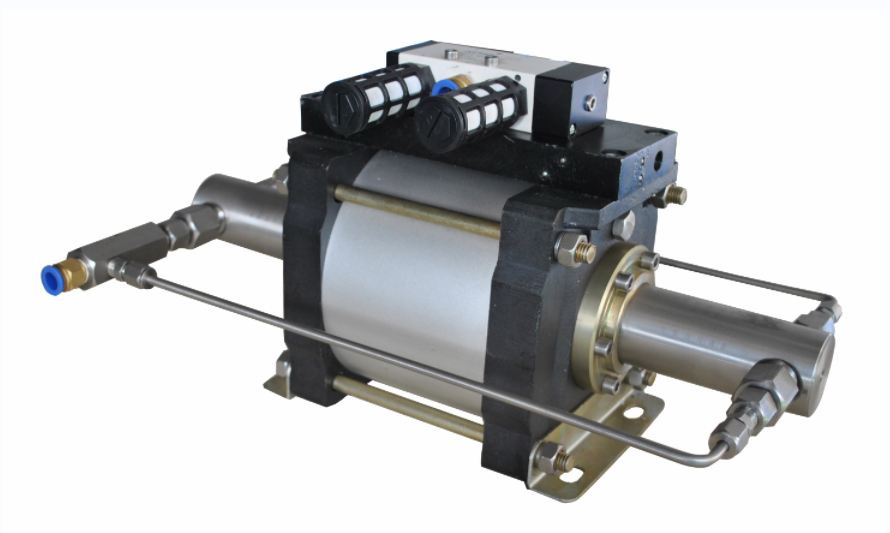

三、SUPC_M系列气动液体泵 型号选择:不锈钢(双头泵)
![H泵.png](chanpintu/Mbeng.png)
驱动缸径为160mm,材质为不锈钢,双头
型号 |
增压比 |
驱动压力(Bar) |
最大流量L/min |
输出压力(Bar) |
重量(kg) |
SUPC_M_6 |
6:1 |
2—10 |
15 |
42Bar |
23.5 |
SUPC_M_10 |
10:1 |
2—10 |
13 |
70Bar |
23.5 |
SUPC_M_16 |
16:1 |
2—10 |
7.5 |
110Bar |
23.5 |
SUPC_M_28 |
28:1 |
2—10 |
6 |
190Bar |
23.5 |
SUPC_M_40 |
40:1 |
2—10 |
5.2 |
280Bar |
23.8 |
SUPC_M_64 |
64:1 |
2—10 |
4.8 |
448Bar |
23.8 |
SUPC_M_80 |
80:1 |
2—10 |
4 |
560Bar |
23.8 |
SUPC_M_100 |
100:1 |
2—10 |
3.5 |
700Bar |
22.3 |
SUPC_M_130 |
130:1 |
2—10 |
2.3 |
910Bar |
22.3 |
SUPC_M_175 |
175:1 |
2—10 |
1.6 |
1225Bar |
22.3 |
SUPC_M_255 |
255:1 |
2—10 |
1.3 |
2040Bar |
22.3 |
SUPC_M_400 |
400:1 |
2—10 |
1 |
3200Bar |
22.3 |
注:以上流量为无负载参考流量 为变量
